Prowadnice do łańcuchów rolkowych
Prowadnica typu "ETA"

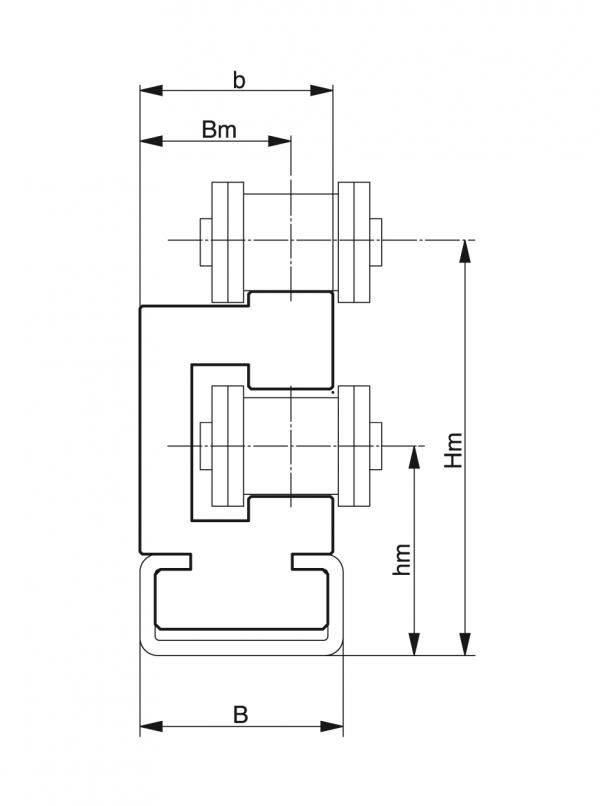

Wymiary prowadnicy CKG 15V do łańcuchów rolkowych
Inne oznaczenia: PXETA-C
| Kod | Wymiar łańcucha | Typ łańcucha | B | Hm | b | bm | hm | Ceownik |
|---|---|---|---|---|---|---|---|---|
| 114 702 | 3/8" x 7/32 | 06B - 1 | 20 | 30,2 | 17 | 14,5 | 17 | C 3 |
| 114 704 | 1/2" x 5/16" | 08B - 1 | 20 | 33,8 | 20 | 16,5 | 18 | C 3 |
| 114 706 | 5/8" x 3/8" | 10B - 1 | 20 | 41,1 | 20 | 15,5 | 21 | C 3 |
| 114 708 | 3/4" x 7/16" | 12B - 1 | 28 | 46,5 | 24 | 18,5 | 24 | C 5 |
| 114 710 | 1" x 17mm | 16B - 1 | 38 | 62 | 33 | 25 | 34 | C 9 |
:
